Введение
Обработка металлов давлением (ОМД) — это фундамент современной промышленности. В отличие от механической обработки резанием, где до 60% заготовки уходит в стружку, процессы ОМД основаны на пластической деформации. Металл не удаляется, а перераспределяется в пространстве под воздействием внешних сил, превышающих предел текучести материала, но остающихся ниже предела прочности. Это позволяет получать изделия сложной формы с минимальными потерями сырья, кардинально меняя кристаллическую структуру сплава и улучшая его физико-механические свойства.
За последние десятилетия отрасль трансформировалась из преимущественно кузнечного ремесла в высокотехнологичную цифровую дисциплину. Интеграция систем ЧПУ, промышленного интернета вещей (IIoT) для мониторинга износа инструмента в реальном времени, цифровых двойников процессов и аддитивно-гибридных технологий позволила достичь микронной точности там, где раньше допуски измерялись миллиметрами.
В этом материале мы детально разберем ключевые методы ОМД, оборудование, на котором они реализуются, и проведем сравнительный анализ для выбора оптимального производственного решения.
Физика процесса: что происходит внутри металла
Прежде чем переходить к станкам, необходимо понять механику деформирования. При воздействии нагрузки дислокации — линейные дефекты кристаллической решетки — начинают перемещаться. Пока их плотность невелика, металл деформируется упруго (возвращается в исходную форму). Как только напряжение достигает критического значения, начинается лавинообразное движение дислокаций — пластическая деформация.
Ключевые факторы, влияющие на процесс:
- Температура. Определяет классификацию методов. При горячей деформации рекристаллизация успевает происходить одновременно с разрушением зерен, что снижает необходимое усилие. При холодной — зерна измельчаются и вытягиваются, упрочняя металл (наклёп), но требуя колоссальных давлений.
- Скорость деформации. Влияет на сопротивление металла сдвигу. Например, при высокоскоростной штамповке сплавов магния требуется учет эффекта адиабатического нагрева.
- Трение на границе «инструмент-заготовка». Тормозит течение поверхностных слоев, создавая зону затрудненной деформации. Для управления этим фактором применяются стеклосмазки, фосфатирование заготовок и специальные покрытия матриц (например, PVD-покрытия TiAlN).
Ищете кто оказывает услуги обработки металла давлением?
Найдите исполнителя в каталоге предприятий портала
Рейтинг и отзывы помогут с выбором
1. Ковка: рождение структуры
Ковка — один из старейших способов ОМД, который сегодня является синонимом производства ответственных деталей. Процесс заключается в последовательном нагружении заготовки универсальным инструментом (бойками) или специализированными подкладными штампами.
Способы ковки
- Свободная ковка. Деформация между плоскими или фигурными бойками без замкнутого контура. Метод незаменим для уникальных валов роторов турбин электростанций, судовых гребных валов диаметром более метра и поковок для атомного машиностроения, где вес одной детали может достигать 200–300 тонн.
- Штамповка в открытых штампах. Металл течет до тех пор, пока не заполнит гравюру штампа, излишки вытекают в облой (заусенец), который затем обрезается.
- Штамповка в закрытых штампах. Заготовка полностью изолирована в полости матрицы. Метод обеспечивает высокую точность размеров и чистоту поверхности, исключая образование облоя.

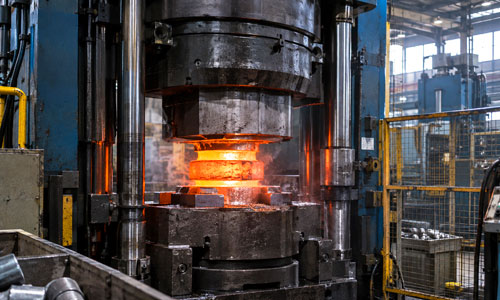

Оборудование
- Паровоздушные молоты. Ударный инструмент. Энергия передается через падающую массу (бабу). Сегодня используются редко, в основном в ремонтных цехах и для очень крупных слитков, так как вибрация разрушает фундаменты зданий.
- Гидравлические прессы ковочные. Машины статического действия. Создают плавное, непрерывное усилие (от 10 до 750 МН и выше). Позволяют работать со сложными легированными сталями и титановыми сплавами, которые склонны к трещинообразованию при ударных нагрузках. Современные прессы оснащаются выдвижными столами для быстрой смены инструмента за 15–20 минут.
- Горизонтально-ковочные машины (ГКМ). Специализированные установки для серийной высадки стержневых изделий (болты, оси, кольца подшипников). Отличаются высочайшей производительностью — до нескольких сотен ударов в минуту.
2. Прокатка: промышленная артерия металлургии
Прокатка обеспечивает около 80% всего мирового объема выпуска металлических изделий. Суть метода — постепенное обжатие заготовки вращающимися валками. Суммарное обжатие за несколько проходов может достигать 90–95%.
Способы прокатки
- Продольная. Самый массовый вид. Заготовка движется перпендикулярно осям валков, уменьшается в высоте и увеличивается в длину (производство листов, арматуры, рельсов).
- Поперечная и поперечно-винтовая (косовалковая). Валки вращаются в одну сторону, а заготовка — в другую, находясь между ними. Используется для получения тел вращения: шаров, осей, труб. Косовалковая прошивка — основной этап производства бесшовных горячекатаных труб.
Оборудование
- Двухвалковые и четырехвалковые клети. Классическая компоновка листовых станов.
- Сортовые станы (шарикоподшипниковые, швеллерные, рельсобалочные). Имеют калибры сложного профиля, вырезанные непосредственно в валках.
- Станы бесконечной прокатки. Инновационная технология, где рулоны свариваются друг с другом в непрерывную ленту перед входом в черновую группу клетей. Это исключает простои на заправку новой полосы и повышает выход годного на 2–3%.
- Реверсивные станы холодной прокатки. Позволяют добиваться толщины листа менее 0,1 мм с допуском в несколько микрон для автомобильной электроники и гибкой упаковки.
3. Листовая штамповка: архитектура тонкого листа
Это основа кузовного автомобилестроения, приборостроения и производства бытовой техники. Детали получают вырубкой, пробивкой и формоизменением плоской ленты или листа.
Основные операции
- Холодная вырубка-пробивка. Вырубка металла - разделение материала по замкнутому контуру. Требует идеальной заточки режущих кромок матрицы и пуансона. Зазор между ними напрямую влияет на качество кромки (зону наклёпа) и стойкость инструмента.
- Гибка. Придание пространственной формы. Главная проблема — пружинение (springback), когда после снятия нагрузки деталь частично распрямляется. Компенсируется перегибом или пошаговой калибровкой.
- Вытяжка. Сложная формообразующая операция превращения плоского диска в полое тело (стакан, колпак, корпус гильзы). Коэффициент вытяжки строго лимитирован, иначе возникает гофрообразование фланца или отрыв дна.
- Отбортовка и рельефная формовка. Создание местных утолщений, ребер жесткости и отверстий в готовых объемных деталях.
Оборудование
- Механические кривошипные прессы. Лидер массового производства. Имеют фиксированный ход ползуна и точку максимального усилия вблизи нижней мертвой точки (что идеально для резки). Скорость работы достигает 400–600 ходов в минуту. Оснащаются пневматическими или электромагнитными муфтами-тормозами с системой контроля перекоса ползуна.
- Гидравлические прессы. Незаменимы для глубокой вытяжки алюминиевых панелей кузова электромобилей благодаря возможности регулировать скорость движения ползуна на разных этапах цикла.
- Высокоскоростные механические прессы сервоприводного типа. Гибрид, сочетающий скорость механики и программируемую кинематику гидравлики. Позволяют останавливать ползун в любой точке хода для сложных многоэтапных вытяжек.
4. Прессование (экструзия): создание профилей неограниченной длины
Метод выдавливания разогретого металла через отверстие матрицы. Представьте себе тюбик зубной пасты: нажимая на него, вы получаете непрерывную нить нужного сечения.
Особенности
Прессование позволяет создавать профиль любой сложности, который невозможно получить прокаткой. Главное ограничение — прочность самого прессового инструмента (матрицы), которая должна выдерживать давления до 1000–1500 МПа.
Типы процесса
- Прямое прессование. Заготовка и контейнер движутся в одном направлении. Сопровождается образованием пресс-остатка, загрязненного оксидами.
- Обратное прессование. Матрица неподвижна, а пуансон с отверстием движется навстречу заготовке. Трения между заготовкой и контейнером нет, структура металла чище, расходный коэффициент выше.
Оборудование
- Горизонтальные гидравлические экструзионные прессы. Основной агрегат. Усилие современных линий для алюминия достигает 6000–12000 тонн. Контейнеры пресса подогреваются индукторами для минимизации теплопотерь слитка.
- Оснастка. Иглы, рассекатели, многоканальные фильеры из жаропрочных сталей с азотированным поверхностным слоем.
5. Волочение: прецизионность диаметров
Процесс протягивания заготовки (катанки, трубы) через постепенно сужающееся отверстие — волоку. Волочение - это всегда холодная обработка, направленная на получение тонкой проволоки, калиброванного прутка и точных труб.
Физика процесса уникальна: металл находится в состоянии всестороннего неравномерного сжатия внутри канала волоки. Это позволяет деформировать даже хрупкие материалы (например, вольфрам для нитей накала ламп). Каждая последующая волока имеет диаметр на 15–30% меньше предыдущей. Для снижения трения применяется сухое мыло, кальциевая смазка или жидкое омеднение.
Оборудование
- Волочильные станы барабанного типа. Протягивают проволоку через одну или несколько волок последовательно (станы линейного типа) или накапливают ее на гигантских барабанах (моталки).
- Многопроводные станы. Одновременно обрабатывают сотни нитей, обеспечивая идеальную повторяемость диаметра для производства кабельной продукции.
Сравнительная таблица методов ОМД
| Параметр | Горячая объемная штамповка | Холодная листовая штамповка | Прокатка (лист/сорт) | Экструзия (прессование) |
|---|---|---|---|---|
| Типичные изделия | Коленчатые валы, шатуны, шестерни, турбинные диски | Кронштейны, кузовные панели, корпуса приборов | Рельсы, листы стали, арматура, уголки | Алюминиевые фасадные системы, радиаторы охлаждения, рейлинги |
| Материал | Легированные стали, титановые сплавы, магниевые сплавы | Низкоуглеродистая сталь, алюминий, медь | Углеродистые и низколегированные стали | Алюминий, медь, латунь, магниевые сплавы |
| Точность размеров | Средняя (требуется припуск под мехобработку) | Высокая (до IT8-IT9 без доработки) | Очень высокая по толщине, средняя по ширине | Высокая по геометрии сечения |
| Производительность | От низкой до средней (крупные серии) | Очень высокая (массовый конвейерный выпуск) | Максимальная (сотни метров в минуту) | Высокая (непрерывный поток) |
| Коэффициент использования металла (КИМ) | Высокий (0,75–0,90) | Средний (0,60–0,80, есть отходы ленты) | Максимальный (0,95–0,98) | Средний (есть значительный пресс-остаток 10–15%) |
| Стоимость оснастки | Очень высокая (фрезерованные из цельной поковки штампы) | Высокая (сложные многопозиционные вырубные пакеты) | Критически высокая (монолитные опорные и рабочие валки) | Высокая (сложнопрофильные многоканальные матрицы) |
| Экономика единицы (при разном объеме) | Выгодно в средних и крупных сериях | Абсолютный лидер в массовом производстве | Самая низкая себестоимость погонного метра | Оптимально для длинномерных сложных профилей |
Критерии выбора метода: экспертный алгоритм
Выбор технологии никогда не бывает однозначным. Он представляет собой решение уравнения со множеством переменных. Чтобы принять взвешенное инженерное решение, следуйте этому алгоритму:
Шаг 1. Анализ годовой программы выпуска
- До 1000 шт./год. Рациональна свободная ковка на молотах или прессах, либо фрезеровка из плиты. Штампы себя не окупят.
- 1 000–50 000 шт./год. Объемная штамповка в открытых штампах или мелкосерийная листовая штамповка на прессах простого действия.
- Свыше 100 000 шт./год. Автоматизированные линии листовой штамповки трансферного или прогрессивного типа, где деталь проходит 10–15 позиций за один цикл.
Шаг 2. Оценка конструкционной сложности
Если деталь имеет глубокие полости, внутренние поднутрения и пересекающиеся оси — ваш выбор падает на высадку на ГКМ или глубокую вытяжку на гидравлических прессах с активными системами прижима. Если же сложность сосредоточена в длине (сотни ребер на радиаторе) — альтернативы экструзии нет.
Шаг 3. Требования к материалу и свойствам
Для деталей, работающих на циклический изгиб (коленвалы), необходима продольно-волокнистая структура, которую дает только ковка вдоль оси волокна. Для электропроводки важна чистота меди, достигаемая многократным волочением. Для легких самолетов необходим перфорированный лист, получаемый комбинированной штамповкой.
Шаг 4. Расчет полной стоимости владения (TCO)
Не смотрите только на стоимость закупки оборудования. Заложите в расчет:
- Стоимость блока твердосплавных вставок для матрицы (ресурс может составлять от 10 000 до 500 000 ударов).
- Затраты на электроэнергию (гидравлика потребляет ток постоянно, механика — только в момент удара/сжатия).
- Фонд оплаты труда операторов и наладчиков автоматических ячеек.
- Логистику тяжелых штампов весом в несколько тонн.
Шаг 5. Цифровая верификация
Перед заказом дорогостоящего инструмента обязательно проводится компьютерное моделирование в средах Simufact.Forming, QForm или DEFORM. Моделирование позволяет виртуально предсказать возникновение трещин, утяжин, заломов и зон пережога еще на этапе проектирования, экономя месяцы натурных испытаний и десятки тысяч долларов на переделке оснастки.
Тренды отрасли и типичные ошибки инженера
Актуальные тенденции
- Формовка сверхвысокопрочных сталей (AHSS/UHSS). Автопром требует облегчения конструкций. Стали с пределом прочности 1200–1500 МПа требуют специальных покрытий CrN/ZrN на инструменте и точного температурного менеджмента (подогрев заготовки до 100–150°C прямо в прессе).
- Аддитивно-гибридная оснастка. Напыление функциональных слоев лазером (Directed Energy Deposition) на изношенные штампы вместо их полной переплавки.
- Электропластичность. Экспериментальное пропускание тока высокой плотности через заготовку во время деформации, снижающее необходимое усилие пресса на 30–40%.
Распространенные ошибки при проектировании процессов ОМД
- Игнорирование анизотропии рулонного проката. Расположение выкройки детали поперек направления прокатки приводит к разрывам при вытяжке из-за разницы в вязкости разрушения.
- Недооценка пружинения. Попытка согнуть закаленную нержавеющую сталь на тот же угол, что и мягкую сталь, приведет к браку всей партии.
- Экономия на смазке. Использование неподходящего состава при прессовании алюминия ведет к налипанию металла на матрицу (built-up edge) и мгновенному заклиниванию пресса.
Хотите узнать стоимость обработки металла давлением?
Разместите заказ на портале, исполнители откликнутся сами
Это бесплатно и займет всего пару минут
Заключение
Обработка металлов давлением остается наиболее ресурсосберегающим способом формирования металлической заготовки. Не существует единственно верного метода: эффективность определяется синергией свойств материала, геометрии детали, масштаба производства и экономической модели предприятия.
Современный рынок диктует переход от экстенсивного наращивания тоннажа к интенсивному развитию: внедрению гибридных технологий, где предварительная 3D-печать формирует базовую сетку каналов в лопатке турбины, а окончательная изотермическая штамповка придает ей аэродинамический профиль и усталостную прочность. Понимание физики пластической деформации, грамотный подбор оборудования и обязательное использование средств численного моделирования позволяют инженерам и технологам создавать конкурентоспособную продукцию с минимальной себестоимостью и максимальным ресурсом надежности.
09.09.2026
